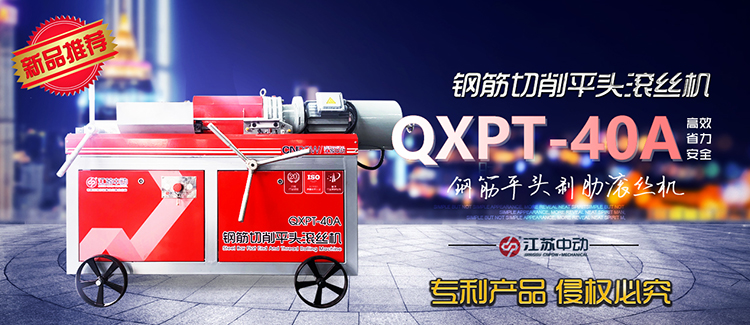

江蘇中動®QXPT-40A新型鋼筋切削平頭滾絲機 套絲機主要用于建筑工程帶肋鋼筋滾軋直螺紋絲頭加工，是實現鋼筋連接的關鍵設備，可加工Φ16—Φ40mm的HRB335、HRB400及HRB500級帶肋鋼筋。
主要特點：
◆ 雙速輸出 中心出水：雙速輸出傳動裝置，高速（1440R/min）合金飛刀切削，刀頭中心出水，降溫排屑，有效的保證了切削刀片的耐用性。
◆ 合金刀片 高速切削：配備高速合金刀片，穩定耐用，切削平頭5000單頭以上保持鋒利。
◆ 電磁離合 刀頭保護：切削刀頭采用電磁離合裝置，進退自如不崩刀。
◆ 蝸輪蝸桿 快調機頭：調整滾絲直徑大小采用蝸輪蝸桿調節原理設計（只需調整一個螺絲），比傳統齒輪調節齒盤結構更便捷精準。
◆ 螺旋升角 上絲輕松：螺旋升角技術，上絲輕便快捷，提高工作效率，滾絲輪更耐用。
◆ 純鋼虎鉗 防滑耐用：虎鉗口采用優質特殊材質及熱處理工藝，是普通虎鉗口耐磨耐用5-6倍。
技術參數：
| 機型： | 剝肋機型 | 型號： | QXPT-40A |
| 主電機功率： | 5.5Kw | 切削轉速： | 1440rpm |
| 主軸轉速范圍： | 82-48rpm | 工作精度： | 高 |
| 切削平頭行程： | 5-15mm | 滾絲最大行程： | 55mm |
| 切削平頭刀片： | 高速合金鋼 | 動力類型： | 電動 |
| 重量： | 420kg | 尺寸： | 1780*680*1050mm |
| 絲頭直徑范圍： | Φ16-Φ35mm(適用于HRB335\400\500標準鋼筋) | ||
