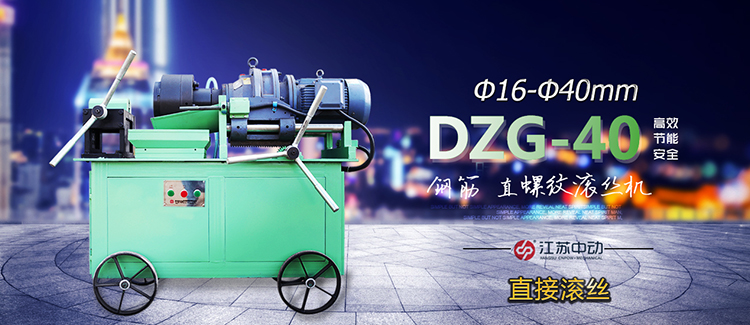

江蘇中動®DZG-40型鋼筋滾軋直螺紋機床主要用于建筑工程帶肋鋼筋滾軋直螺紋絲頭加工，是實現鋼筋連接的關鍵設備，可加工Φ16—Φ40mm的HRB335、HRB400及HRB500級帶肋鋼筋。
主要特點：
◆ 鋼筋無剝肋，在充分保證鋼筋連接的性能上，滾軋鋼筋端頭比母材抗拉面積增加2.5%，抗拉強度提高6%，從而達到滾軋鋼筋端頭抗拉強度大于鋼筋母材的實測極限強度
◆ 運用獨特的螺旋升角技術，上絲輕便快捷，提高工作效率
◆ 四滾絲輪大角度設計，加工螺紋的牙形飽滿耐用，圓心度更高
◆ 三點一線，同心度高，穩定性強
◆ 鋼筋實現輕松進給，機床滾絲后自動回車，每臺日產500-700個絲頭
◆ 可加工鋼筋絲牙長度≥80mm
技術參數：
| 機型： | 直滾機型 | 型號： | DZG-40 |
| 主電機功率： | 4Kw | 主軸最大行程： | 80mm |
| 主軸轉速范圍： | 82-48rpm | 工作精度： | 高 |
| 螺距范圍： | 2.5-3.5mm | 動力類型： | 電動 |
| 自動化程度： | 半自動 | 控制形式： | 人工 |
| 重量： | 450kg | 尺寸： | 1410*460*990mm |
| 絲頭直徑范圍： | Φ16-Φ40mm(適用于HRB335\400\500標準鋼筋) | ||
