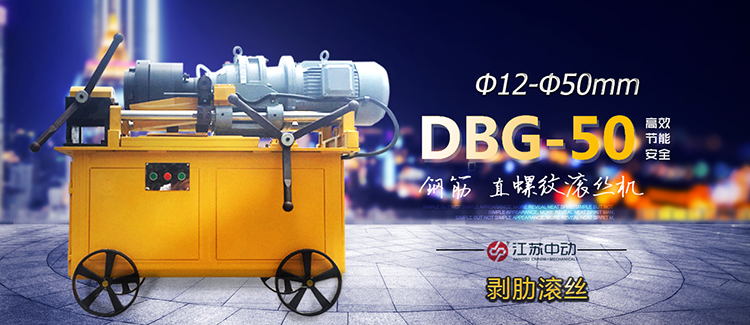

江蘇中動®DBG-50型鋼筋剝肋滾絲機 套絲機主要用于建筑工程帶肋鋼筋滾軋直螺紋絲頭加工，是實現鋼筋連接的關鍵設備，可加工Φ12—Φ50mm的HRB335、HRB400及HRB500級帶肋鋼筋。
主要特點：
◆ 機頭優化改進，大幅度提高加工Ф36-Ф50mm鋼筋絲牙精確度與工作效率，有效解決了本行業在加工Ф36-Ф50mm鋼筋上端部易扭轉變形（絲頭擴口）、配件損耗高、加工效率低的技術難題。
◆ 一次性完成鋼筋螺紋加工，加工螺紋的牙形飽滿光滑。
◆ 機頭結構創新設計，采用直軸無級循壞調節，有效降低滾絲輪損耗。
◆ 運用獨特的螺旋升角技術，上絲輕便快捷，提高工作效率
◆ 三點一線，同心度高，穩定性強。
◆ 鋼筋實現輕松進給，機床滾絲后自動回車，每臺日產500-700個絲頭。
◆ 長導軸設計，可加工鋼筋絲牙長度達到：120mm
技術參數：
| 機型： | 剝肋機型 | 型號： | DBG-50 |
| 主電機功率： | 5.5Kw | 主軸最大行程： | 120mm |
| 主軸轉速范圍： | 82-48rpm | 工作精度： | 高 |
| 螺距范圍： | 1.75-4.0mm | 動力類型： | 電動 |
| 自動化程度： | 半自動 | 控制形式： | 人工 |
| 重量： | 450kg | 尺寸： | 1410*460*990mm |
| 絲頭直徑范圍： | Φ12-Φ50mm(適用于HRB335\400\500標準鋼筋) | ||
