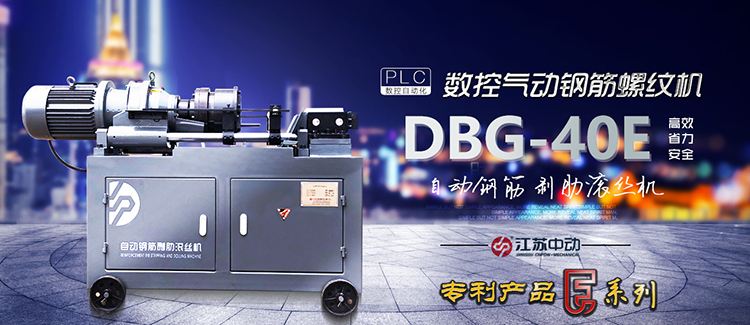

江蘇中動®自主研發的DBG-40E數控氣動鋼筋剝肋滾軋直螺紋機床，主要用于建筑工程帶肋鋼筋滾軋直螺紋絲頭加工，是實現鋼筋連接的關鍵設備，可加工Φ16—Φ40mm的HRB335、HRB400及HRB500級帶肋鋼筋。
主要特點：
◆ 氣源穩定系統，選配變頻器，流程智能化設計，真正做到加工過程輕松、高效、穩定。
◆ 采用PLC控制、觸摸屏參數設置可視化操作簡單易懂。
◆ 設備整體固件系統采用氣動杠桿虎鉗保壓式持續夾緊，有效避免了因工件未能固定產生的加工次品率和一系列操作安全問題。
◆ 蝸輪蝸桿設計獨特的剝肋裝置和滾輪裝置的無級調節結構。
◆ 偏心軸及齒輪采用花鍵式吻合安裝，有效解決了普通偏心軸鍵槽偏位導致三軸受力不均的缺陷，滾絲輪更耐用。
◆ 一鍵操作，安全省心：置入鋼筋→踩下腳踏開關→虎鉗自動夾緊→自動剝肋→自動上絲推進→自動退回復位→虎鉗自動松開完成絲頭加工。
技術參數：
| 品牌： | CNPOW/中動 | 型號： | DBG-40E |
| 自動化程度： | 自動 | 控制形式： | 數控 |
| 主電機功率： | 5.5Kw | 主軸最大行程： | 95mm |
| 主軸轉速范圍： | 82-48rpm | 變頻調節： | 可選配 |
| 工作精度： | 高 | 螺距范圍： | 2.5-3.5mm |
| 壓縮空氣氣壓： | 0.6~0.8Mpa | 動力類型： | 電動 |
| 進給方式： | 氣動 | 夾緊固件： | 保壓式氣動 |
| 設備重量： | 565kg | 外形尺寸： | 1500*660*1000mm |
| 加工直徑范圍： | Φ16-Φ40mm(適用于HRB335\400\500標準鋼筋) | ||
